Для программирования с использованием этой железки вам
понадобится программа от Ангстрема: p_wmct.exe
Для компилирования исходных текстов программ в прошивочку вам понадобится программа tessa.exe
У каждой из этих программ есть небольшой хелп в котором расказано про параметры.
Если что-то не поймете, пишите мне, помогу.
Для компилирования исходных текстов программ в прошивочку вам понадобится программа tessa.exe
У каждой из этих программ есть небольшой хелп в котором расказано про параметры.
Если что-то не поймете, пишите мне, помогу.
Я подхожу к изготовлению п/п с точки зрения радиолюбителя =>
там появляются лишние детали: керамические кондеры для фильтрации, диодные мосты и мн. др.
Эта п/п расчитана на применение маленьких кренов: 78L05 вместо 142ен5а и 78L12
вместо 142ен8б - ведь ток потребления ничтожен.
На ней также установлены два светодиода: 1 - power, 2 - busy (busy горит при шитье)
Предупреждение: Этот программер может
не работать под ВыньДос НТ, но нормально работает под ДОС, Вин95, Вин98 !
Но в общем этот прибор работоспособен, многие люди им пользуются :-)
Последовательность действий:
1. Воткнуть программатор с подключенным БП в LPT
2. Включить в сеть БП
3. Включить комп
4. Запустить программу программатора в холостую (она сбросит сигналы в LPT)
5. воткнуть МК в программатор
6. включить БП
7. Запустить прогу уже не в холостую, а с параметрами...

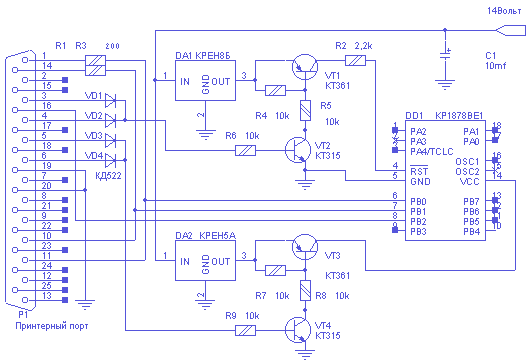

Схема программера:
Печатная плата: t1878we1.lay
Всю инфу по этому контроллеру вы сможете найти на сайте АНГСТРЕМ
1. Воткнуть программатор с подключенным БП в LPT
2. Включить в сеть БП
3. Включить комп
4. Запустить программу программатора в холостую (она сбросит сигналы в LPT)
5. воткнуть МК в программатор
6. включить БП
7. Запустить прогу уже не в холостую, а с параметрами...
Схема программера:
Печатная плата: t1878we1.lay
Всю инфу по этому контроллеру вы сможете найти на сайте АНГСТРЕМ
Тут возможны несколько вариантов проблемы неработоспособности:
1. контроллер из новой партии - специ из ангстрема сменили алгоритм
программирования МК, а сказать миру о том как они это сделали, не подумали
2. нет нормального контакта между портом компа и программатором.
стоит проверить пайку разъёма и соединение с портом компа.
3. нет контакта МК с панелью.
4. не подаётся одно (или оба) напряжения на МК
5. сам МК не работоспособен
6. операционная система не DOS и не Win9X, под другими осями не работает!!!
пытаться использовать программатор написанный ангстремом специально под винды
вообще невозможно. он никогда не работал.
 | Это конструкция в исполнении Megavolt'а |
 |
